¿Cuáles son las diferencias entre las válvulas de pulso de ángulo recto, sumergidas y de paso directo? ¿Cómo seleccionar según los requisitos?

Como componentes de accionamiento clave en los sistemas de limpieza por chorro de pulso, la válvula de pulso electromagnético sirve como “interruptor” de aire comprimido para los colectores de polvo con mangas de chorro de pulso. Su rendimiento impacta directamente la capacidad de procesamiento del recolector y la eficiencia de captura de polvo. Para ayudar a los usuarios de la industria a comprender con precisión las diferencias técnicas entre los tres tipos principales de válvulas de pulso (de ángulo recto, sumergidas y directas) y a formular planes de selección científicamente, este artículo describe sistemáticamente la estructura, los principios y los escenarios aplicables de estas válvulas según las especificaciones técnicas de la industria y las características del producto. Proporciona referencia para el diseño de ingeniería de eliminación de polvo y la operación y mantenimiento de equipos.

I. Definiciones básicas y características estructurales de los tres tipos de válvulas de pulso

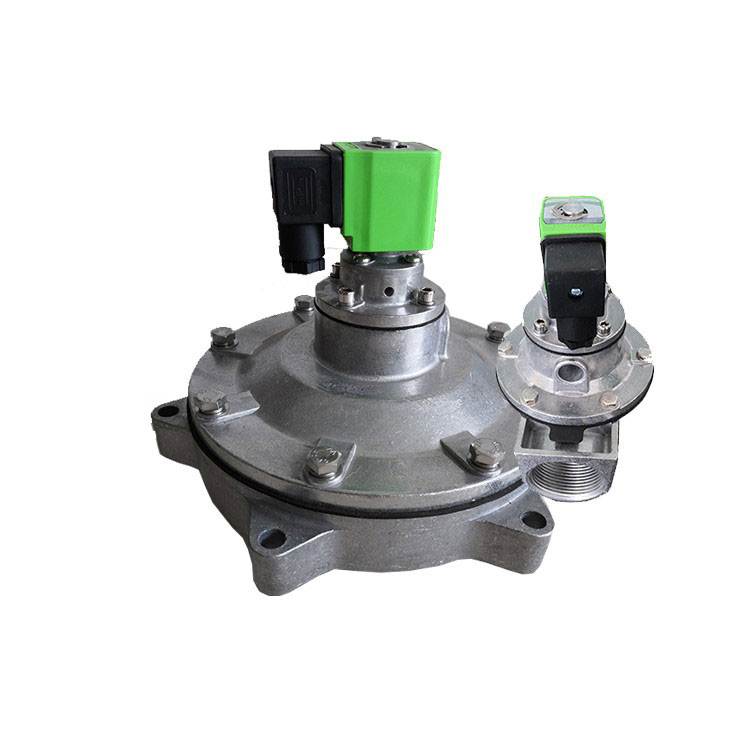

Válvula de pulso electromagnético de ángulo recto

Su característica es que los tubos de entrada y salida de aire de la válvula de ángulo recto están en un ángulo de 90°. El cuerpo de la válvula y el capó están fundidos a presión con material de aleación de aluminio. Después del tratamiento superficial, presentan una excelente resistencia a la corrosión. El diafragma y la junta de sellado se fabrican mediante un proceso compuesto vulcanizado. Las materias primas para el cabezal piloto electromagnético consisten en materiales magnéticos de alta eficiencia y materiales de protección magnética de acero inoxidable. Los componentes críticos como resortes y sujetadores están hechos de acero inoxidable. Método de conexión: el tubo distribuidor de aire (tanque de aire) y el tubo de soplado del recolector de polvo se insertan en la entrada y salida de la válvula respectivamente, sellados con tuercas de compresión en ambos extremos.

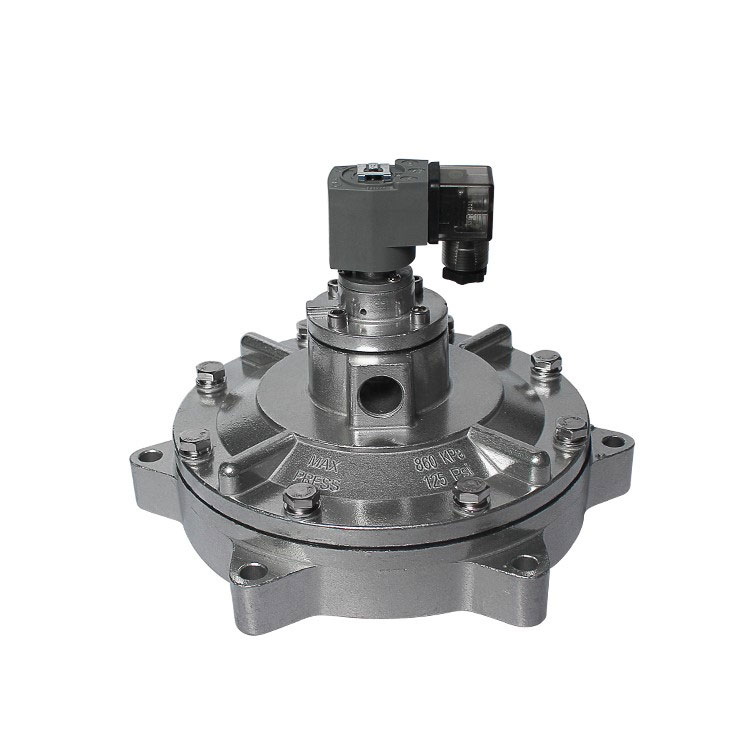

Válvula de pulso electromagnético sumergida

Consta de un cabezal piloto electromagnético, un conjunto de diafragma (diafragma, resorte de presión, sello) y cuerpo de válvula. Instalado sumergido dentro del depósito de aire, se conecta al depósito mediante una brida. El puerto de salida está ubicado centralmente dentro del cuerpo de la válvula dentro del depósito y se extiende a través de componentes como un dispositivo que penetra la pared para ingresar a la cámara de soplado para su operación. Este tipo de válvula presenta un diseño de canal de flujo optimizado que reduce efectivamente la resistencia al flujo de gas, asegurando un funcionamiento estable incluso en condiciones de baja presión. Este diseño reduce el consumo de energía y prolonga la vida útil del diafragma.

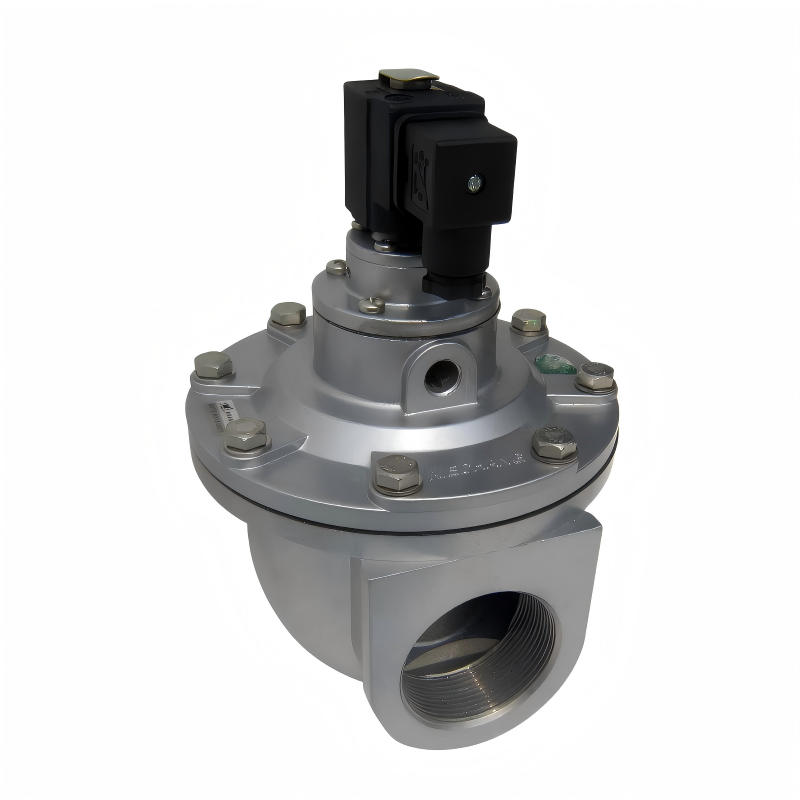

Válvula de pulso electromagnético de paso directo

Las líneas centrales de la entrada y salida de aire están alineadas en línea recta sin desviación angular, con la dirección del flujo de gas claramente marcada en la superficie del cuerpo de la válvula. La instalación implica conectar un extremo al tubo de aire que se extiende desde el tanque de aire y el otro extremo al tubo de aire de la cámara de soplado. Su estructura simple facilita la instalación, lo que lo convierte en un componente común en los colectores de polvo por impulsos con tanque de aire.

II. Análisis comparativo de principios de trabajo comunes y distintivos

Principio de funcionamiento de las válvulas de pulso de ángulo recto

Un diafragma dentro de la válvula la divide en cámaras de aire delantera y trasera. Cuando se suministra aire comprimido, ingresa a la cámara trasera a través de un puerto de aceleración. La presión en la cámara trasera obliga al diafragma a sellar el puerto de salida, colocando la válvula en el estado "cerrado".

Una señal eléctrica del instrumento de control del chorro de pulso mueve la armadura de la válvula de pulso electromagnético, abriendo el orificio de ventilación de la cámara trasera. La cámara trasera se despresuriza rápidamente, lo que hace que el diafragma se retraiga. Luego, el aire comprimido sale a través de la salida de la válvula, colocando la válvula de pulso en el estado "abierto". La liberación instantánea de aire comprimido crea una corriente en chorro.

Cuando cesa la señal eléctrica del controlador de impulsos, la armadura de la válvula se reinicia. La ventilación de la cámara trasera se cierra y la presión en la cámara trasera aumenta, obligando al diafragma a retroceder contra la salida de la válvula. La válvula de pulso vuelve al estado "cerrado".

Principio de funcionamiento de la válvula de pulso sumergida

La válvula de pulso está dividida en cámaras delantera y trasera. Cuando se suministra aire comprimido, ingresa a la cámara trasera a través de un orificio del acelerador. La presión en la cámara trasera obliga al diafragma a sellar la salida de la válvula, manteniendo la válvula de pulso en estado "cerrado".

Cuando una señal eléctrica del controlador de pulso mueve la armadura de la válvula, se abre la ventilación de la cámara trasera. La rápida pérdida de presión en la cámara trasera hace que el diafragma se mueva, permitiendo que el aire comprimido se descargue a través de la salida de la válvula. La válvula de pulso entra en estado "abierto", liberando momentáneamente una ráfaga de aire comprimido.

Cuando cesa la señal eléctrica del controlador de pulso, la armadura de la válvula se reinicia, el respiradero de la cámara trasera se cierra y la presión en la cámara trasera aumenta, lo que obliga al diafragma a sellar la salida de la válvula. La válvula de pulso vuelve al estado "cerrado".

Principio de funcionamiento de la válvula de pulso directo

1. Cierre de apagado: el aire comprimido ingresa a la cámara trasera a través del orificio del acelerador. Presión de la cámara trasera > presión de la cámara delantera, empujando el diafragma para sellar la salida de la válvula principal, cerrando la válvula.

2. Apertura de encendido: El controlador de pulso envía una señal, la fuerza electromagnética levanta la armadura y abre el orificio de ventilación. La cámara trasera se despresuriza rápidamente, creando un diferencial de presión entre las cámaras delantera y trasera. El diafragma se mueve hacia atrás, abre el puerto de la válvula principal y sale aire comprimido.

3. Restablecimiento de apagado: cuando cesa la señal eléctrica, el resorte de la armadura regresa, cerrando el orificio de ventilación. La presión en la cámara trasera se restablece a través del orificio del acelerador, lo que hace que el diafragma se reinicie y cierre el puerto de la válvula principal, volviendo al estado inicial.

III. Parámetros técnicos clave y criterios de selección

Estandarización de parámetros técnicos básicos: las válvulas de pulso domésticas de ángulo recto y de paso recto funcionan dentro de un rango de presión de 0,4 a 0,6 MPa. Los homólogos importados funcionan uniformemente a 0,4-0,6 MPa independientemente del tipo. Ambas categorías no muestran diferencias fundamentales en la tolerancia a la presión o en las clasificaciones de presión de aplicación.

Tres principios básicos para la selección científica

1.Principio de compatibilidad de la presión de funcionamiento: para escenarios de baja presión (que requieren una presión de fuente de aire reducida), dé prioridad a las válvulas de pulso electromagnético sumergidas. Para condiciones de presión estándar (0,4-0,6 MPa), seleccione de manera flexible tipos de ángulo recto o rectos según las restricciones de instalación.

2. Principio de coincidencia del espacio de instalación: cuando el tanque de aire y la soplete estén alineados verticalmente, utilice válvulas de pulso electromagnético en ángulo recto. Para diseños lineales, utilice válvulas de pulso electromagnético de paso directo. Cuando se requiere una instalación interna dentro del tanque de aire, se prefieren las válvulas de pulso electromagnético sumergidas.

3. Principio de correspondencia del tipo de equipo: Los colectores de polvo de pulso de caja de aire deben usar principalmente válvulas de pulso electromagnético de paso directo. Los colectores de polvo de bolsa de pulso pueden seleccionar válvulas de pulso electromagnético de ángulo recto según el ángulo de instalación. Para grandes sistemas de recolección de polvo que funcionan en condiciones de baja presión, se recomiendan válvulas de pulso electromagnético sumergidas.

IV. Contexto y perspectivas de las aplicaciones industriales

La válvula de pulso electromagnético se usa ampliamente en aplicaciones de recolección de polvo y su estabilidad de rendimiento impacta directamente la eficiencia del tratamiento ambiental y la continuidad de la producción industrial. A medida que los estándares ambientales continúan mejorando, las demandas de válvulas de pulso de larga duración y eficiencia energética continúan aumentando. Esta publicación de comparaciones técnicas y pautas de selección para tres tipos principales de válvulas de pulso tiene como objetivo ayudar a los usuarios de la industria a evitar errores de selección, mejorar la eficiencia del sistema de recolección de polvo y reducir los costos operativos. En el futuro, los avances tecnológicos se centrarán en un control de presión más preciso, una mayor vida útil y una mayor adaptabilidad a diversas condiciones operativas, proporcionando soporte de componentes centrales para la transformación industrial verde.
