¿Cómo seleccionar y combinar una válvula de pulso electromagnético para un filtro de mangas?

En el campo del control de polvo industrial, el sistema de eliminación de cenizas de un filtro de mangas determina directamente la eficiencia operativa y la estabilidad del equipo. Como actuador central del sistema de eliminación de cenizas, la selección y configuración de las válvulas de pulso electromagnético son cruciales. Una selección inadecuada no sólo puede provocar una mayor resistencia en el colector de polvo y una disminución del volumen de aire de procesamiento, sino que incluso puede causar un mal funcionamiento del equipo. Por lo tanto, seleccionar y configurar de manera científica y razonable las válvulas de pulso electromagnético es clave para garantizar el funcionamiento eficiente del sistema de eliminación de polvo.

I. Aclarar los principios básicos para seleccionar válvulas de pulso.

El diseñador del filtro de mangas es el órgano de toma de decisiones para la selección de válvulas de impulsos electromagnéticos.

La eliminación de cenizas es una medida importante para garantizar el funcionamiento normal del filtro de bolsa de impulsos.La válvula de impulso proporciona la fuente de aire, mientras que el transporte y distribución del tubo de soplado y las características de respuesta de la bolsa filtrante determinan conjuntamente el efecto final. El rendimiento de soplado y el volumen de aire de la válvula de pulso deben coincidirla torta de polvo se formó en la superficie de la bolsa de filtro.Una eliminación insuficiente de cenizas puede provocar una mayor resistencia del equipo, una disminución del volumen de aire de procesamiento y un deterioro de las condiciones operativas del sistema; La eliminación excesiva de cenizas puede causar daños a la bolsa del filtro y aumentar la emisión de partículas finas. Por lo tanto, la selección precisa de la válvula de pulso es la clave técnica para equilibrar la resistencia del equipo y la eficiencia de filtración.

La capacidad de soplado de la válvula de pulso está limitada por varios factores en el sistema de eliminación de polvo.

Desde el extremo de entrada, el volumen y la presión de la caja de distribución de gas, el diámetro interior de la tubería de suministro de gas y la capacidad de suministro de gas de la fuente afectan directamente el rendimiento del soplado. Desde el lado de carga, el material, el diámetro, la longitud y la cantidad de la bolsa filtrante, así como la temperatura, la humedad y la viscosidad del polvo imponen diferentes requisitos al soplado. Por lo tanto, no es científico juzgar la capacidad de eliminación de polvo de la válvula de pulso basándose únicamente en su capacidad de soplado.

II. Dominar los tipos y condiciones de trabajo aplicables de las válvulas de pulso principales.

Actualmente, las válvulas de pulso electromagnético se clasifican principalmente en tres tipos: de ángulo recto, sumergidas y rectas. Cada tipo posee características estructurales y de rendimiento distintas, lo que los hace adecuados para diversas condiciones de trabajo.

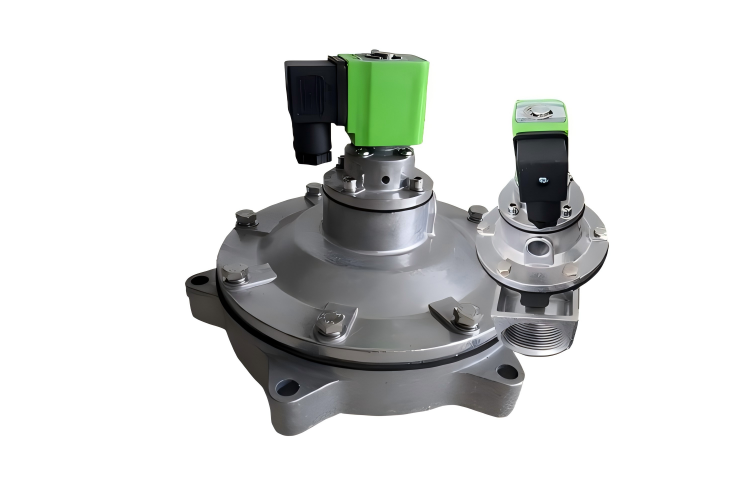

La válvula de pulso de ángulo recto Es un tipo común, que presenta un tubo de entrada y salida de aire en un ángulo recto de 90 grados. Este tipo de válvula normalmente funciona a una presión de trabajo de 0,4 a 0,6 MPa, con un rango de temperatura ambiente de -10 ℃ a 55 ℃ y un nivel de humedad relativa que no supera el 85 %. Debido a su estructura compacta, se utiliza comúnmente en sistemas de eliminación de cenizas en línea en condiciones de operación convencionales.

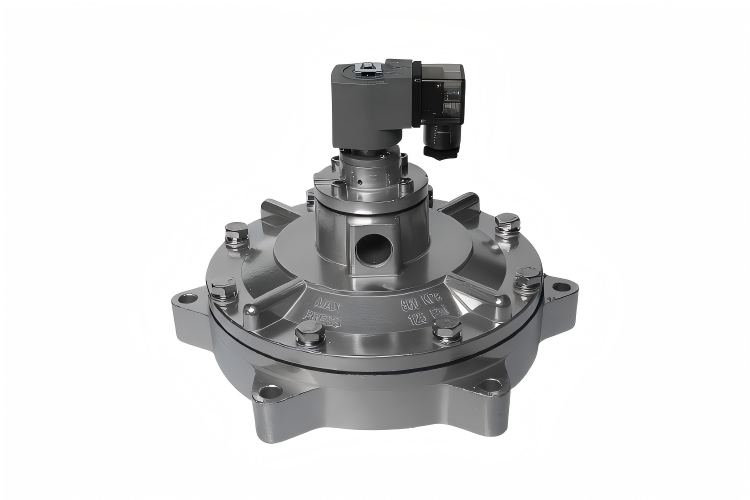

La válvula de pulso sumergida.Debe su nombre a su instalación en el interior de la bolsa de gas. Esta estructura reduce la resistencia de la trayectoria del flujo y reduce la presión de la fuente de gas de soplado, lo que la hace adecuada para aplicaciones de baja presión. La presión de la fuente de gas de soplado puede ser tan baja como 0,2-0,3 MPa, lo que puede reducir el consumo de energía y prolongar la vida útil del diafragma.

Las líneas centrales de la entrada y salida de aire de la válvula de impulso directo están alineadas. Su ventaja es su instalación conveniente y se usa comúnmente en colectores de polvo de pulso de caja de aire; sin embargo, la desventaja es que el flujo de aire experimenta una mayor resistencia al pasar a través del cuerpo de la válvula.

III. Coincidencia precisa basada en los parámetros de condiciones de funcionamiento

Al seleccionar un modelo, no se debe confiar únicamente en la experiencia o en un solo parámetro, sino que se debe realizar un análisis integral basado en condiciones y parámetros operativos específicos.

La temperatura de funcionamiento es una base importante para la selección del modelo.

Por ejemplo, la válvula de pulso de ángulo recto suele ser adecuada para su uso en entornos que oscilan entre -10 ℃ y 55 ℃. Para entornos especiales de alta o baja temperatura, es necesario seleccionar componentes del diafragma con los niveles de resistencia a la temperatura correspondientes o productos especialmente personalizados.

La selección del tipo de válvula está determinada por el requisito de presión de eliminación de cenizas.

Si la presión del aire comprimido proporcionada por el sistema es relativamente baja (0,2-0,4 MPa), se debe preferir la válvula de pulso sumergida; si la presión es suficiente (0,4-0,6 MPa), se puede aplicar el tipo de ángulo recto o el tipo recto.

Tampoco se pueden ignorar las características del polvo.

Para polvo con alta viscosidad y alta concentración, se requiere una mayor capacidad de eliminación de polvo, lo que requiere una válvula de pulso con suficiente volumen de soplado y rendimiento de apertura estable.

IV. Conclusión

El sistema de eliminación de cenizas de un filtro de mangas es un todo complejo, y la selección y configuración de las válvulas de impulso no es sólo una cuestión técnica sino que también requiere una rica experiencia práctica. Desde el diseño de la caja de distribución de aire hasta la disposición de los tubos de inyección y la selección de las válvulas de impulso, cada eslabón influye en el efecto final de eliminación de cenizas. Con el avance de la tecnología industrial, se cree que habrá métodos más científicos y convenientes para guiar la selección y configuración de válvulas de pulso en el futuro, promoviendo el desarrollo de la tecnología de eliminación de polvo industrial hacia una dirección más eficiente y de ahorro de energía.
