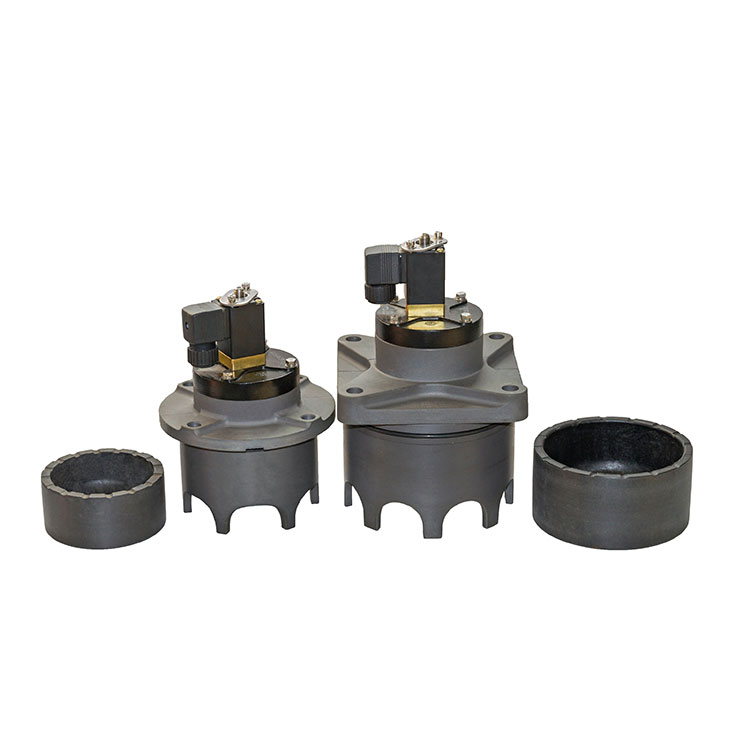

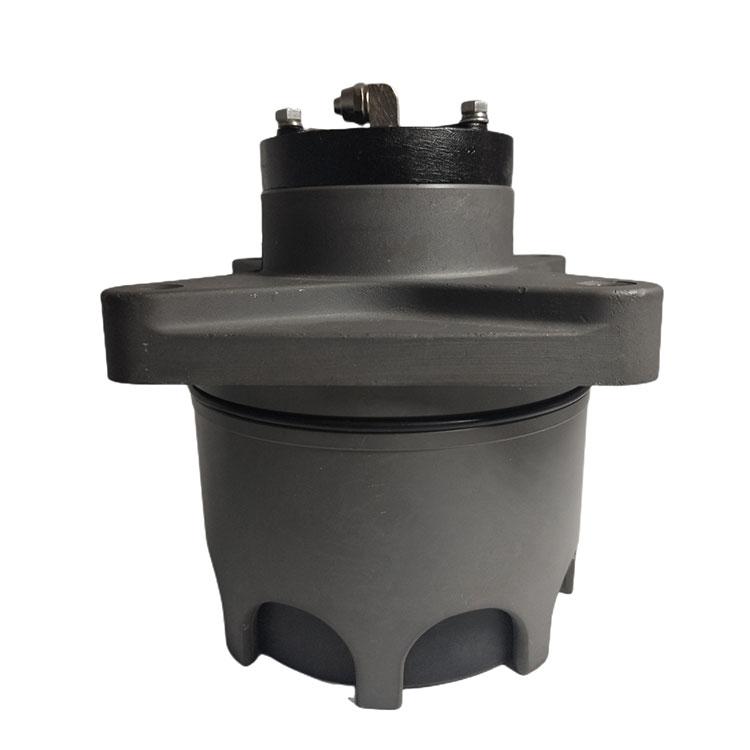

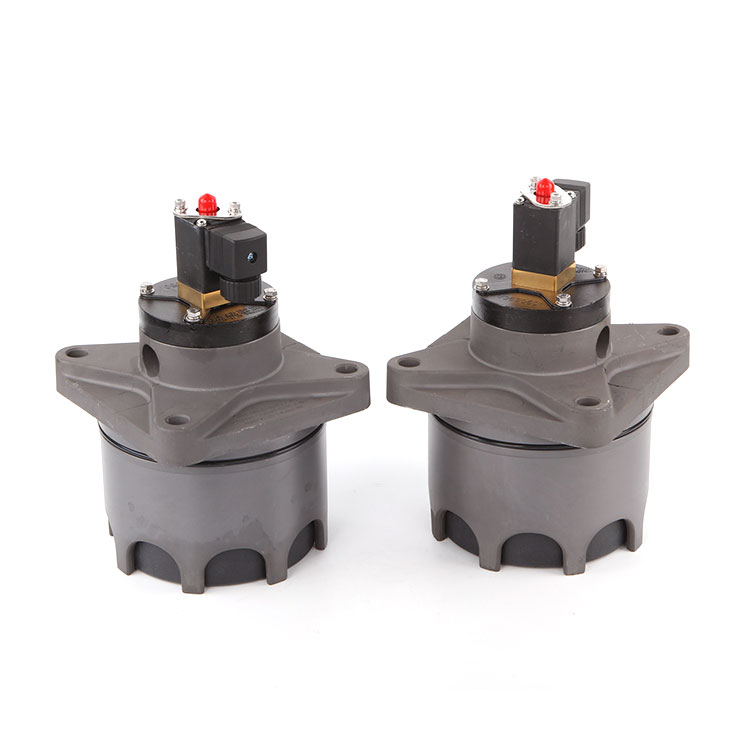

Válvula de pulso de pistón

Qingdao Star Machine proporciona la válvula de pulso de pistón V1614718, se basa en el diseño de la válvula de pulso electromagnético del diafragma y el diseño del mecanismo de pistón, adoptando una estructura integrada, con un rendimiento de soplado más fuerte y una vida útil más larga. Sus características principales son:

Características estructurales

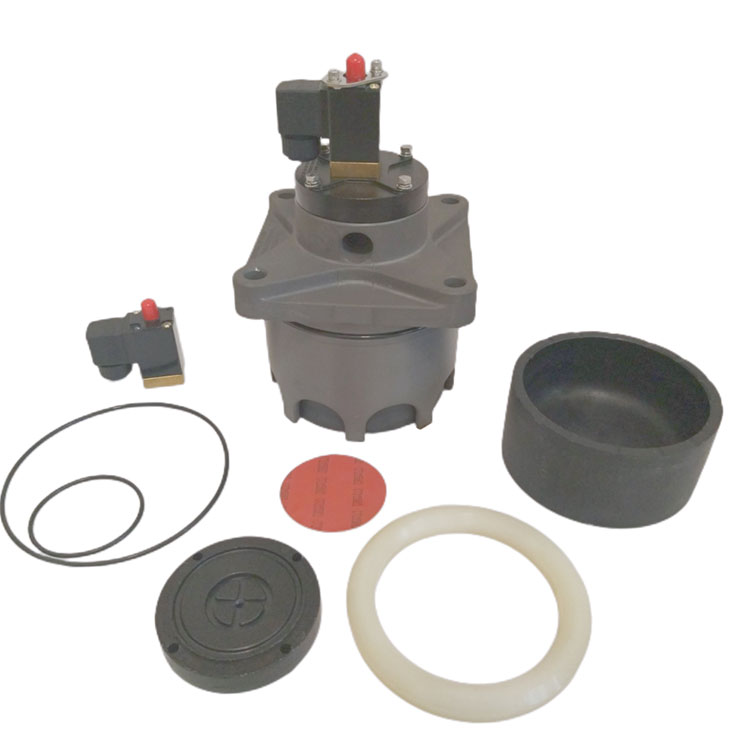

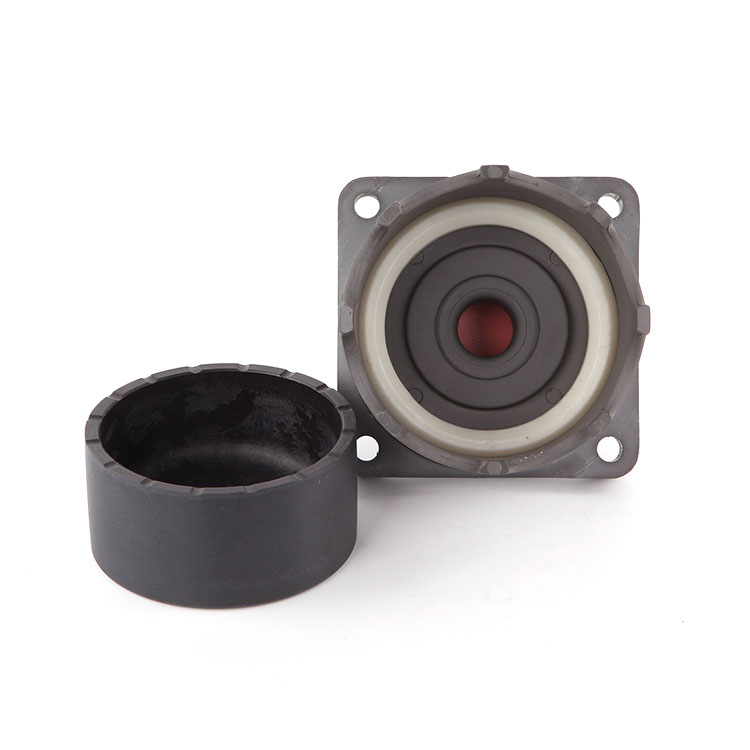

Compuesta de cabeza piloto electromagnética, cuerpo y cuerpo de válvula, el área de la cámara trasera del pistón es más grande que la cámara delantera, y la fuerza neumática asegura un estado de cierre sensible.

Cancelación de diafragma de goma y resorte de presión, el uso de la estructura del pistón de alta resistencia, mejora significativamente la durabilidad.

El principio de funcionamiento de la válvula de pulso de pistón se divide en dos etapas:

Estado de soplado: después de que el controlador eléctrico ingresa la señal, el cabezal piloto electromagnético abre el orificio de descarga, y el gas a presión en la cámara delantera del pistón levanta el pistón y abre el canal de soplado.

Estado cerrado: después de que la señal desaparece, el orificio de descarga está cerrado, la presión de gas en la cámara trasera del pistón empuja el pistón para reiniciarse y el canal está cerrado.

Estándar técnico

Presión de trabajo: 0.2 ~ 0.6MPA

Especificación de voltaje: DC24V o AC220V/50Hz

Grado de protección: IP65

Medio de trabajo: aire limpio

Temperatura aplicable: Tipo de temperatura ambiente -25 ~ 85 ℃, Tipo de alta temperatura -25 ~ 230 ℃.

Life Span: 1 millón de veces

Especificación de instalación de la válvula de pulso de pistón

Requisitos de sellado: la conexión roscada debe llenarse con cinta de materia prima PTFE o sellador de rosca, y la superficie combinada de la caja de distribución de aire debe ser suave y limpia.

Procesamiento de fuente de aire: el tubo de entrada de aire de la caja de distribución de aire debe instalarse con un filtro y regulador, y la parte inferior está equipada con una válvula de drenaje para garantizar que el aire comprimido esté seco y sin impurezas.

Precisión de procesamiento: la cara de instalación del paquete de aire de la Figura 2 Procesamiento, para garantizar que la tolerancia del tamaño y la rugosidad de la superficie.

Requisitos de limpieza: la bolsa de aire y la soplete deben limpiarse a fondo antes de la instalación para evitar los restos residuales.

Conexión

Al instalar con el colector redondo, las dimensiones deben estar según la Fig. 3 para garantizar la coincidencia de la conexión (por ejemplo, apertura φ150/φ120).

El diagrama de mecanizado de la conexión múltiple (Fig. 2) especifica las dimensiones clave: ancho total de 180 mm, chaflán de 15 °, Δ = 4.5 mm de espesor de pared.

Dimensiones externas

Las dimensiones externas de la válvula de pulso de pistón de 3 pulgadas se muestran en la Figura 3, con parámetros clave como la longitud total de 134 mm y los orificios de montaje de φ151 mm marcados.

Con un diseño compacto y una disposición flexible de soplete, la válvula es adecuada para la demanda de una limpieza de cenizas de alta eficiencia en el sistema de eliminación de polvo industrial. Al optimizar la estructura del pistón y el control electromagnético, logra una respuesta rápida y una operación estable, y cumple con los estrictos requisitos de confiabilidad y precisión para los productos de exportación.
