Válvula de pulso DMF-Z-20

Válvula de pulso electromagnético de ángulo recto DMF-Z-20 La válvula de pulso electromagnético (también conocida como válvula de diafragma) sirve como “interruptor” de aire comprimido para el sistema de limpieza de chorro de pulso en los colectores de polvo con mangas de chorro de pulso. Controlado por señales del instrumento de control de chorro de pulso, realiza secuencialmente la limpieza por chorro de pulso en las bolsas de filtro por fila (o compartimento), manteniendo la resistencia del colector de polvo dentro de un rango preestablecido para garantizar su capacidad de procesamiento y eficiencia de recolección de polvo.

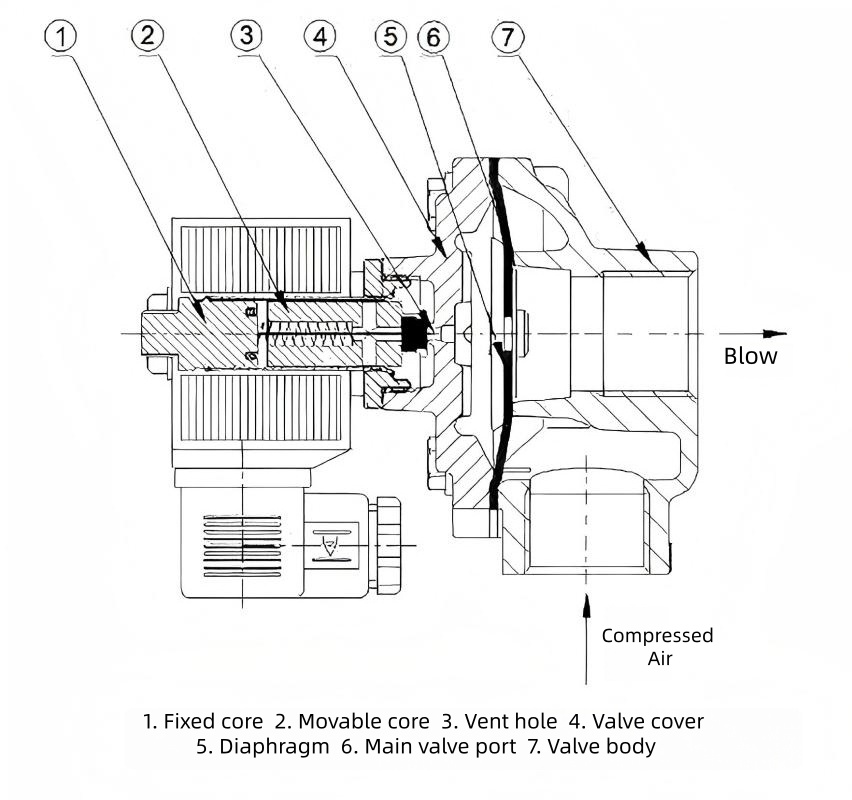

Diagrama esquemático:

Características estructurales:

DMF-Z-20 es una válvula solenoide de pulso eléctrico de ángulo recto. Sus características estructurales son las siguientes:

Diseño en ángulo recto: la entrada y la salida forman un ángulo de 90°, lo que garantiza un flujo de aire suave y la idoneidad para la instalación entre tanques de aire y tubos de soplado del colector de polvo.

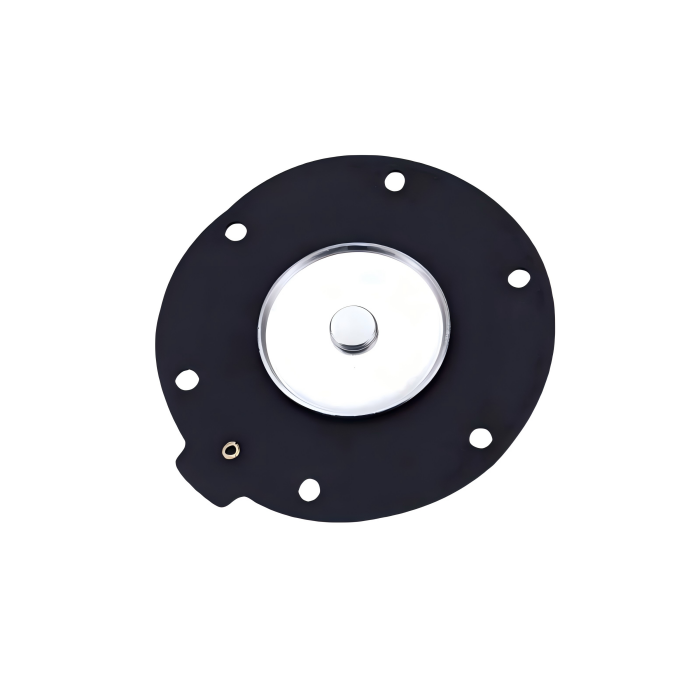

Componentes clave: Incluye un cabezal electromagnético, diafragma, cuerpo de válvula y resorte. El cuerpo de la válvula está hecho de aleación de aluminio, mientras que el diafragma generalmente presenta una estructura reforzada con tela de caucho de nitrilo, que ofrece resistencia al desgaste y un alto rendimiento de sellado.

Método de conexión: Cuenta con una rosca de conexión G3/4" con un diámetro nominal de 20 mm.

Actuación por diafragma: Operada por diferencial de presión neumático. Cuando se energiza, el cabezal del solenoide abre el puerto de alivio para ventilar la presión de la cámara trasera, permitiendo que el gas de la cámara frontal levante el diafragma para el retroceso. Al desenergizarse, el resorte se reinicia para cerrar el orificio, restaurando el estado sellado.

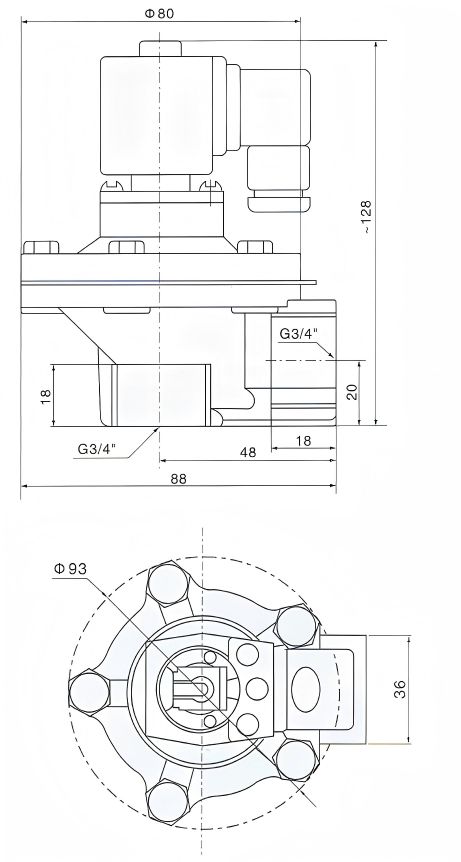

DMF-Z-20 Dimensiones generales:

Especificaciones técnicas:

Principio de funcionamiento:

Válvula de pulso electromagnético de ángulo recto DMF-Z-20 El diafragma divide la válvula de pulso electromagnético en cámaras de aire delantera y trasera. Cuando se suministra aire comprimido, ingresa a la cámara trasera a través del orificio del acelerador. En este punto, la presión de la cámara trasera fuerza al conjunto del diafragma a sellar la salida de la válvula, colocando la válvula de pulso electromagnético en el estado "cerrado".

Una señal eléctrica del instrumento de control del chorro pulsante hace que la armadura de la válvula se retraiga. Esto abre el puerto de escape en la cámara trasera, despresurizándolo rápidamente. El conjunto del diafragma se mueve hacia atrás, permitiendo que el aire comprimido salga a través de la salida de la válvula. La válvula entra en estado "abierto".

Cuando cesa la señal eléctrica del controlador de chorro de pulso, la armadura de la válvula de pulso electromagnético se reinicia. El puerto de escape de la cámara trasera se cierra y la presión en la cámara trasera aumenta, lo que obliga al conjunto del diafragma a sellar herméticamente contra la salida de la válvula. La válvula de pulso electromagnético vuelve al estado "cerrado".

Áreas de aplicación:

El núcleo DMF-Z-20 está diseñado para sistemas de limpieza de colectores de polvo con mangas de chorro pulsado, compatible con bolsas filtrantes, cartuchos filtrantes, tubos cerámicos y otros elementos de filtración. Sirve como “interruptor” de aire comprimido para el sistema de retroceso. Sus aplicaciones se concentran en entornos industriales con mucho polvo:

Control ambiental del polvo:Sistemas de limpieza por chorro de pulsos compatibles con varios colectores de polvo con casas de bolsas/cartuchos.

Manufactura Industrial:Materiales de construcción (cemento/cal), metalurgia (acero/fundición), minería, productos químicos, productos farmacéuticos, procesamiento de piensos, carpintería, fabricación de papel, etc.

Otras aplicaciones:Soplado asistido en sistemas de transporte neumático y equipos/condiciones operativas que requieren limpieza por chorro pulsado.
