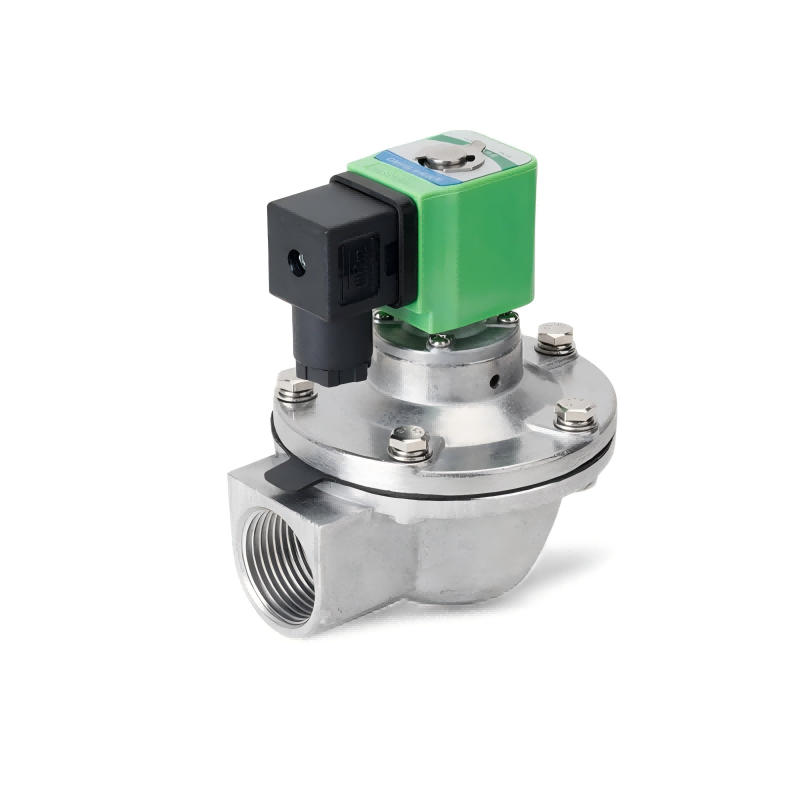

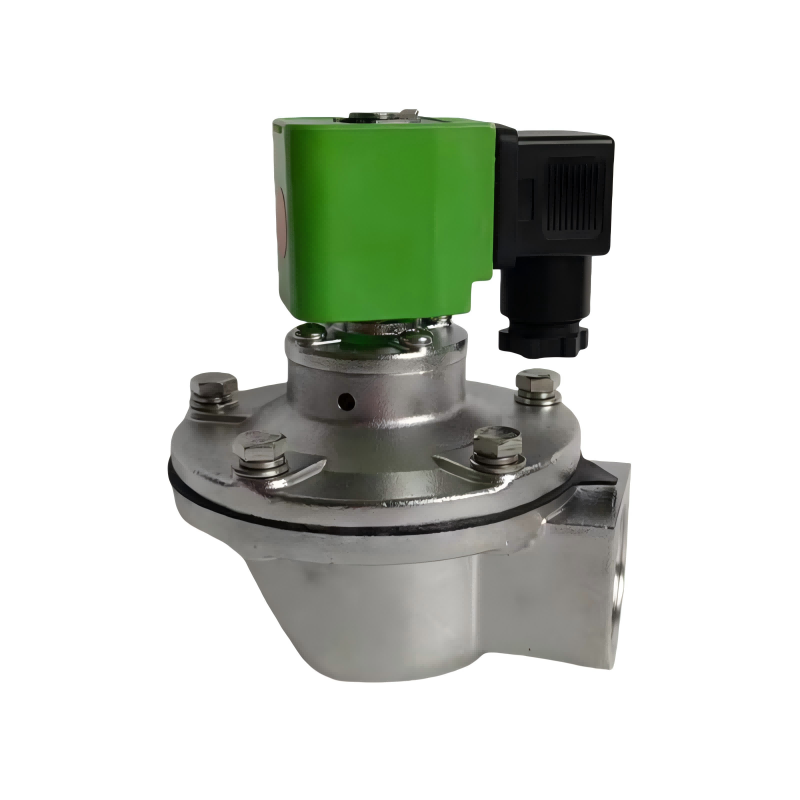

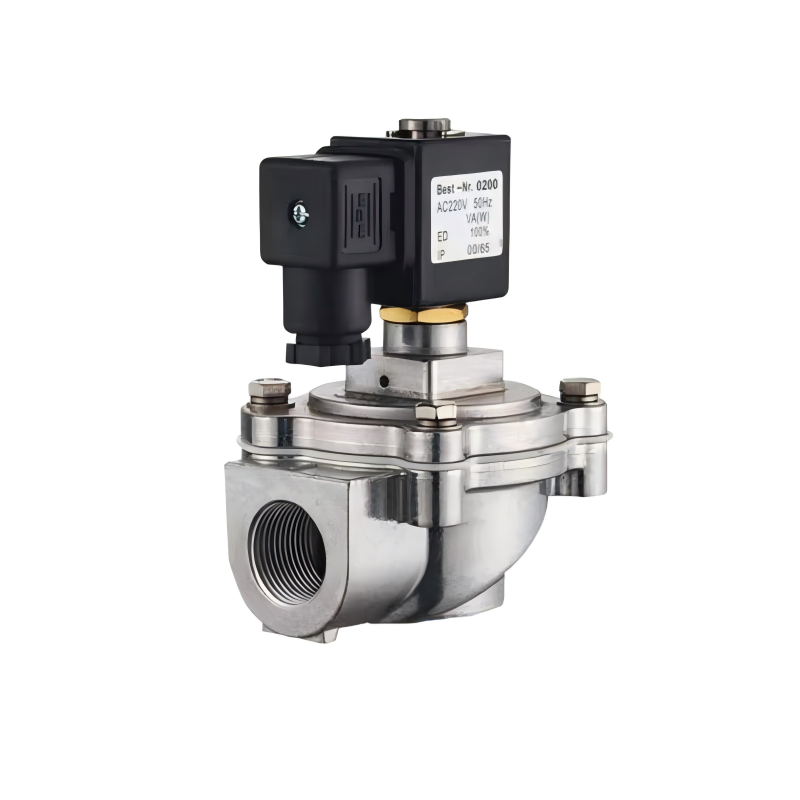

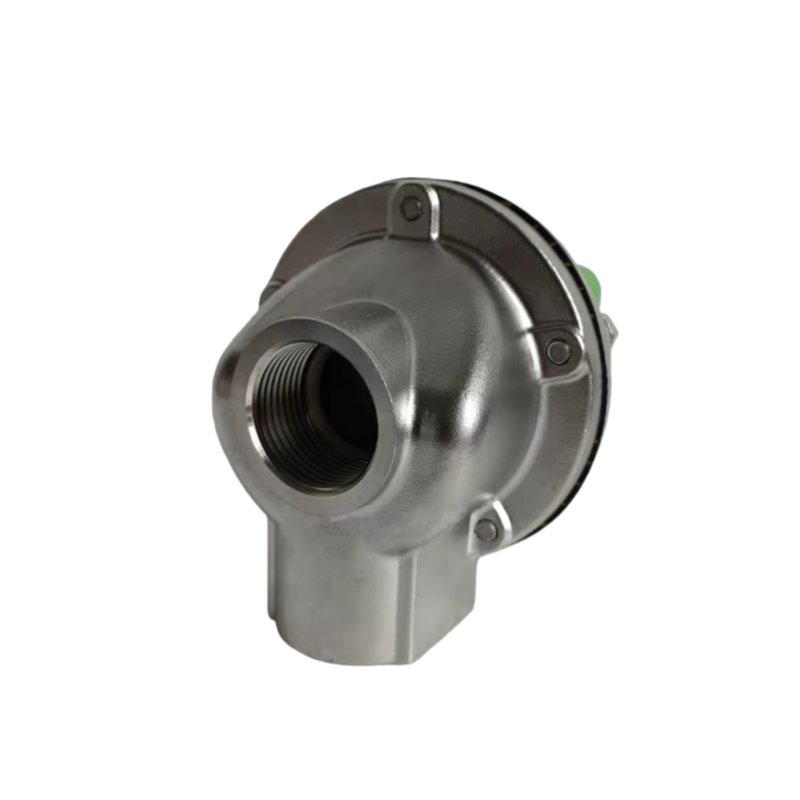

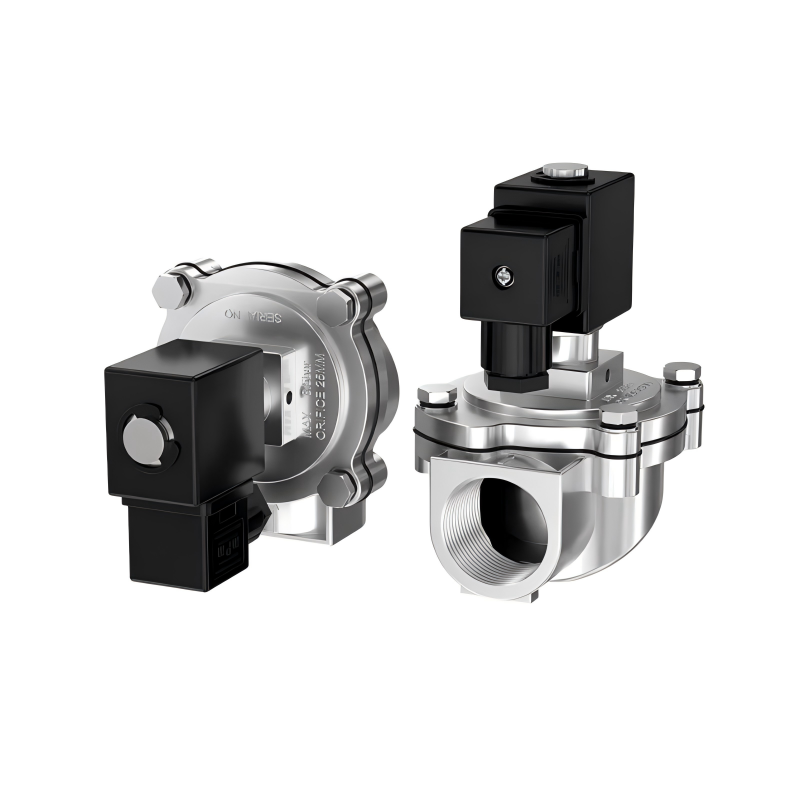

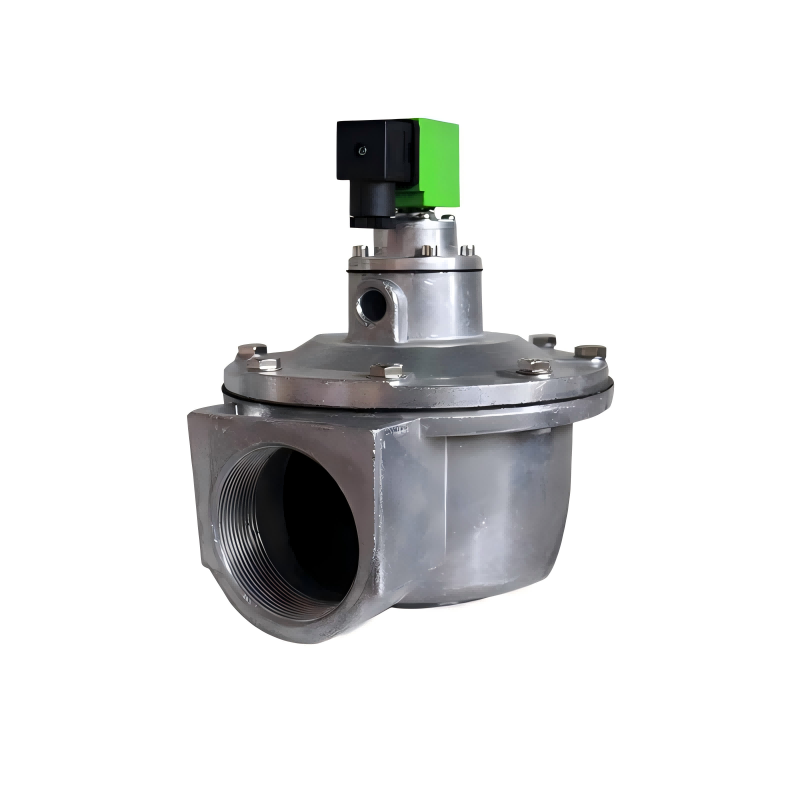

Válvula de pulso DMF-Z

La válvula de pulso electromagnético de ángulo recto DMF-Z es una válvula de solenoide especializada diseñada específicamente para su uso con colectores de polvo de bolsa. Sirve como interruptor de aire comprimido para el sistema de limpieza por chorro de pulso en los colectores de polvo con bolsa de chorro de pulso. Controlado por señales de salida del instrumento de control de chorro de pulso, realiza secuencialmente la limpieza de chorro de pulso en las bolsas de filtro fila por fila (o cámara por cámara). Esto mantiene la resistencia del colector de polvo dentro de un rango preestablecido, asegurando su capacidad de procesamiento y eficiencia de recolección de polvo mientras logra el objetivo de sacudir el polvo de las bolsas de filtro.

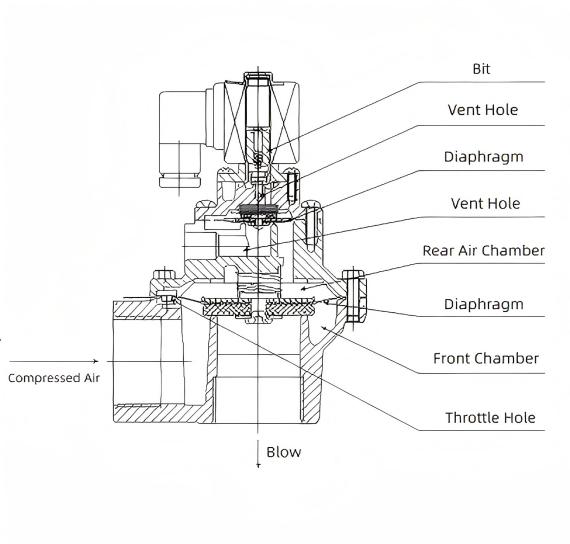

Diagrama esquemático

Características estructurales

El cuerpo de la válvula y la tapa de la válvula de pulso electromagnético de ángulo recto DMF-Z están fabricados con una aleación de aluminio fundido a presión. Después del tratamiento superficial, presentan una excelente resistencia a la corrosión. El diafragma y la junta de sellado están vulcanizados y compuestos mediante nuevos procesos. El cabezal piloto electromagnético está compuesto de materiales magnéticos y materiales de protección magnética de acero inoxidable. Los resortes y sujetadores están hechos de acero inoxidable. El tubo de conexión del distribuidor de aire (cámara de aire) y el tubo de soplado del recolector de polvo se insertan en la entrada y salida de la válvula respectivamente. Ambos extremos se sellan apretando las tuercas de compresión. Las válvulas están disponibles en tres especificaciones (20, 25 y 40S) para su selección en colectores de polvo con cámara de chorro pulsado con varias capacidades de manejo (purificación) de aire. El cuerpo de la válvula y la tapa están fundidos a presión para lograr una alta densidad, con un revestimiento de laca transparente que mejora la resistencia a la corrosión. El sello de diafragma emplea un compuesto de metal y caucho para una excelente rigidez y un rendimiento sin fugas. El cabezal piloto electromagnético ofrece una fuerte atracción magnética con un funcionamiento sensible y confiable. La válvula exhibe un rendimiento de apertura superior, abriéndose de manera confiable al 85 % del voltaje nominal. También demuestra un excelente rendimiento de cierre, sellando de manera confiable a una presión de aire de 0,15 MPa.

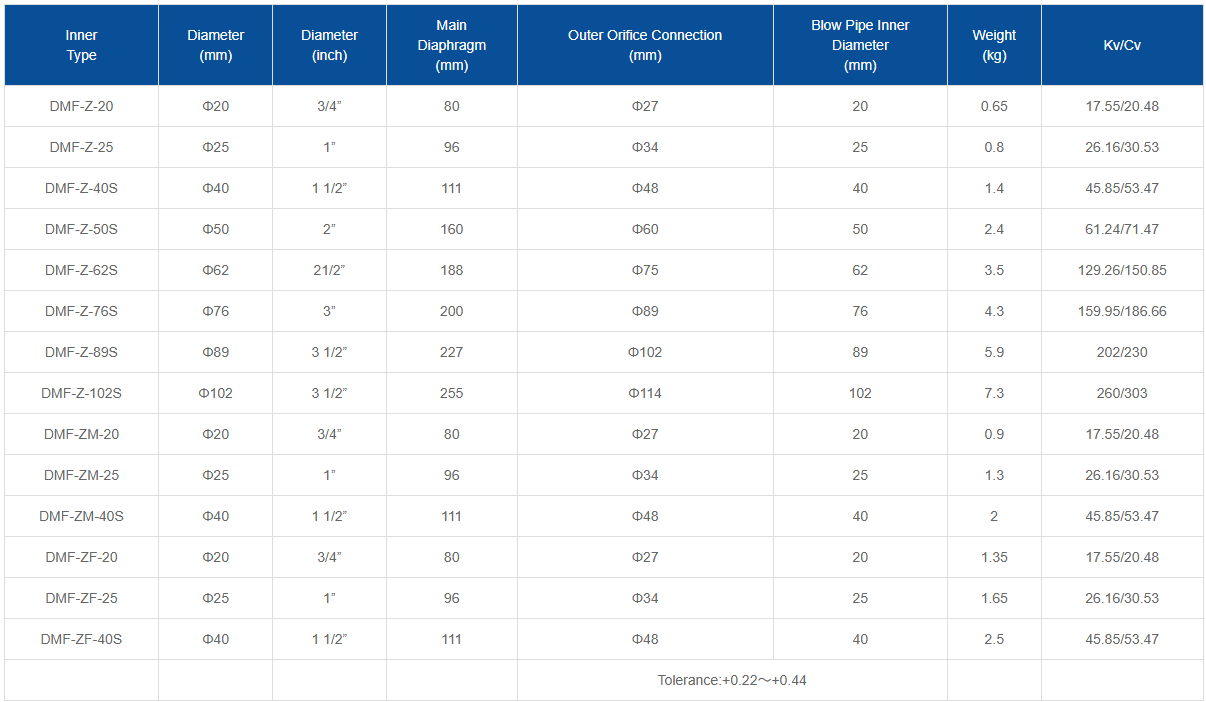

Parámetros

Principio de funcionamiento

El diafragma divide la válvula de pulso electromagnético en cámaras delantera y trasera. Cuando se suministra aire comprimido a través del orificio del acelerador hacia la cámara trasera, la presión de la cámara trasera fuerza al diafragma a sellar la salida de la válvula, colocando la válvula de pulso electromagnético en el estado "cerrado". Cuando cesa la señal eléctrica del controlador de chorro de pulso, la armadura de la válvula solenoide se reinicia. La ventilación de la cámara trasera se cierra y el aumento de presión en la cámara trasera obliga al diafragma a sellar la salida de la válvula, devolviendo la válvula solenoide al estado "cerrado". La válvula de pulso electromagnético controla la apertura y el cierre del puerto de alivio del cuerpo de la válvula mediante señales eléctricas. Durante el alivio de la válvula, se ventila el gas presurizado en la cámara trasera, mientras que el puerto de vacío del diafragma estrangula el gas presurizado en la cámara frontal, lo que eleva el diafragma para iniciar el soplado por pulsos. Cuando el cuerpo de la válvula deja de descargar, el gas presurizado llena rápidamente la cámara trasera a través del orificio de amortiguación. Debido a la diferencia en las áreas de fuerza a ambos lados del diafragma contra el cuerpo de la válvula, la fuerza del gas en la cámara trasera se vuelve dominante. Esto cierra de manera confiable el diafragma sobre el puerto de descarga de la válvula, deteniendo la descarga de la válvula de pulso.

Áreas de aplicación

Sector de equipos de eliminación de polvo

Colectores de polvo con bolsa: como componente principal del sistema de limpieza por chorro de pulso, estas unidades están controladas por controladores de chorro de pulso para soplar secuencialmente aire comprimido en las bolsas de filtro, manteniendo la resistencia del colector de polvo dentro de los límites preestablecidos. Esto garantiza una capacidad de procesamiento constante y una eficiencia de recolección de polvo, lo que los hace ampliamente utilizados para el control del polvo en las industrias minera, de materiales de construcción, metalúrgica y química.

Colectores de polvo por pulsos de caja de aire: Ciertas válvulas de pulso DMF-Z de ángulo recto se pueden integrar en los sistemas de chorro de pulso de los colectores de polvo por pulsos de caja de aire, trabajando en conjunto con la estructura de la caja de aire para lograr una eliminación de polvo eficiente.

Campo de purificación de aire

Equipo de purificación de aire industrial: se utiliza para controlar el flujo de aire, eliminar el polvo de las superficies del filtro, mejorar la eficiencia de la purificación y extender la vida útil del filtro. Adecuado para industrias con estrictos requisitos de limpieza del aire, como la electrónica, la farmacéutica y la de procesamiento de alimentos.

Sistemas comerciales de purificación de aire: en equipos de purificación de aire para centros comerciales, hoteles, edificios de oficinas y lugares similares, las válvulas de pulso DMF-Z ayudan a lograr una filtración y purificación de aire eficientes.

Industria química

Separación y purificación de gases: se utiliza en unidades de separación de gases durante la producción de productos químicos para controlar con precisión el flujo y la presión del gas, garantizando estabilidad y eficiencia en el proceso de separación.

Control de gas del reactor: dentro de los reactores químicos, regula la entrada/salida de gas y la presión para mantener condiciones de reacción estables, mejorando la calidad y seguridad de la reacción.

Sector energético

Centrales Térmicas: Controla el flujo de gases de combustión y vapor para optimizar los procesos de combustión, mejorar la eficiencia energética y reducir las emisiones contaminantes.

Sistemas de purificación de gas: gestiona la eliminación de polvo y partículas durante la purificación de gas para garantizar la calidad del gas y minimizar la contaminación ambiental.

Sistemas de recuperación de polvo

Se utiliza para regular el flujo, la presión y la temperatura del gas para una recuperación y reutilización eficiente del polvo, minimizando la contaminación por escape. Aplicable en etapas de recuperación de polvo en industrias de cemento, cerámica, vidrio e industrias relacionadas.

Sistemas de control de líquidos

Emplear fuerza electromagnética para regular con precisión la entrada y salida de líquidos en la producción industrial. Se utiliza en sistemas de medición y transferencia de líquidos para industrias químicas, farmacéuticas, de procesamiento de alimentos y similares.
