Válvula de pulso de pistón Optipow 135

Válvula de pulso de pistón Optipow135: diseño sin diafragma, larga vida útil, instalación compacta, ideal para sistemas de filtración y limpieza de polvo industrial.

Modelo:Optipow135

Enviar Consulta

Descripción del Producto

Descripción del Producto:

La válvula de pulso de pistón Optipow135 es una válvula de pistón de pulso electromagnético integrada de nueva generación desarrollada en base a la válvula de pulso electromagnético de tipo diafragma y el mecanismo de pistón. Hace que los chorros de pulso funcionen mucho mejor, no ocupa mucho espacio y facilita el diseño del sistema de chorro.

La cámara de trabajo de la Optipow135 se diferencia de las válvulas de diafragma tradicionales porque no tiene partes vulnerables como diafragmas de goma y resortes de presión. En su lugar, utiliza un pistón fabricado con materiales de alta resistencia, lo que hace que la válvula de pistón de pulso electromagnético dure mucho más.

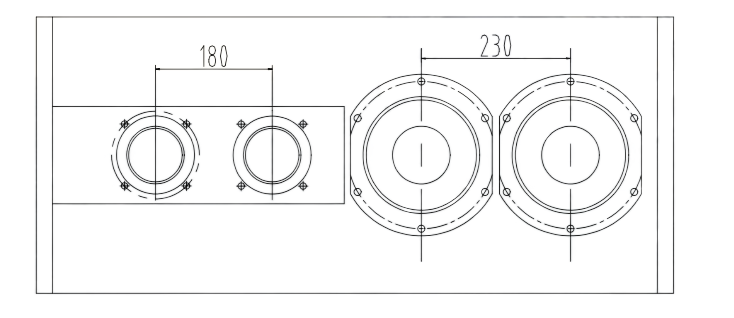

Comparación del espacio de instalación entre Optipow135 y las válvulas de impulsos tipo diafragma estándar de la misma especificación

Figura 1

Nota: El espacio de instalación para Optipow105 y Optipow135 es de 180 mm (mínimo 160 mm).

Parámetro del producto:

Artículo de especificación	Detalles
Modelo NO.	OPTIPOW 135
Estructura de válvula	Estructura del pistón
Fuente de alimentación	Válvula Solenoide
Uso	Limpieza de polvo
Estándar	ESTRUENDO
Solicitud	Uso industrial
Utilizado para	Filtro de polvo
Marca	OPTIPOW
Especificación	4"
Presión estática de diseño	15 bares (1500 kPa)
Temperatura de diseño	100ºC
Presión de funcionamiento	< 6 barras
Variación de la presión de funcionamiento	3 barras ilimitadas nos
Temperatura de funcionamiento	50ºC

Instrucciones de instalación

① Llene las roscas con cinta de PTFE o sellador de roscas para apretar y sellar. La superficie de contacto del colector de aire debe ser plana. Asegúrese de que la superficie de contacto sea plana, recta y lisa para garantizar su rendimiento de sellado.

② Instale un filtro y un regulador de presión en el tubo de entrada del colector de aire y una válvula de drenaje en la parte inferior del colector de aire para garantizar que no se acumule agua en el colector y que el aire comprimido esté seco y limpio.

③ La cara del extremo para la instalación del tanque de aire debe mecanizarse de acuerdo con el esquema de mecanizado del tanque de aire. Cumpla estrictamente con los requisitos de limpieza para la superficie de instalación del tanque de aire.

④ Antes de instalar la válvula, asegúrese de que el interior y el exterior del tanque de aire y del soplete estén limpios y libres de partículas de residuos.

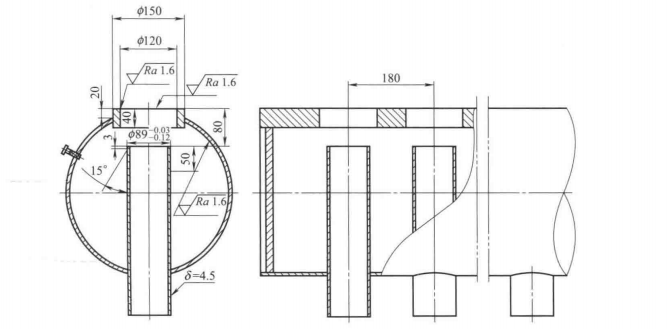

⑤ Consulte la Figura 2 para ver el esquema de mecanizado de la conexión del colector de aire.
