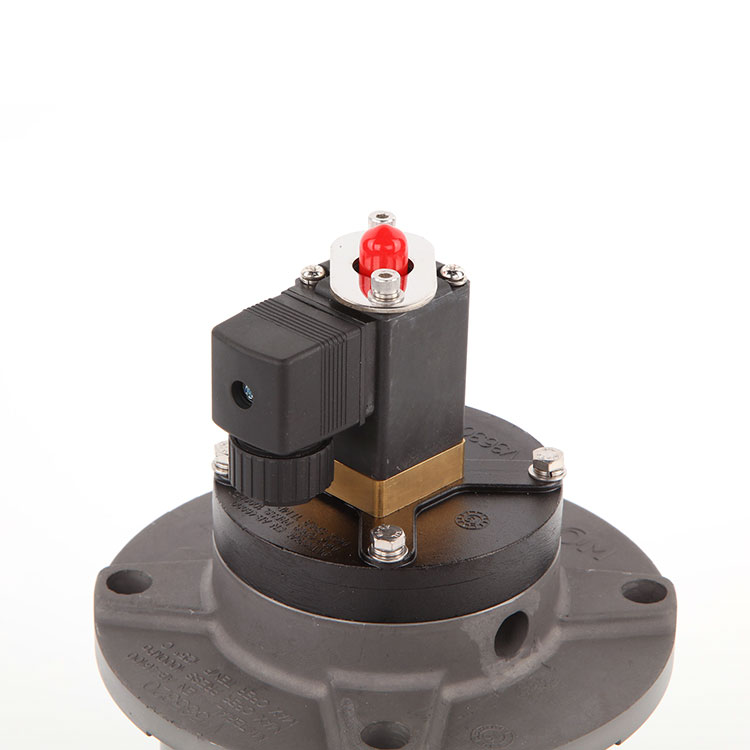

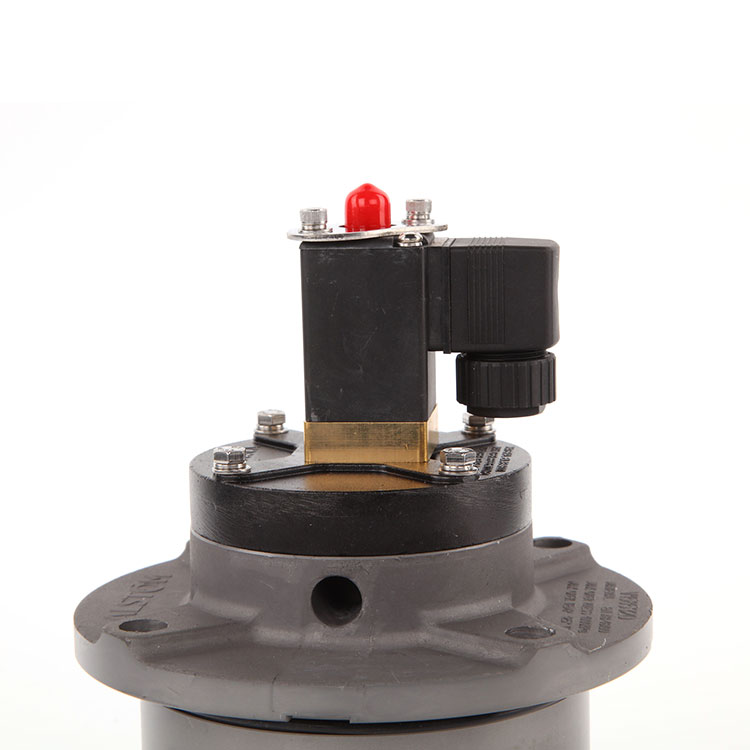

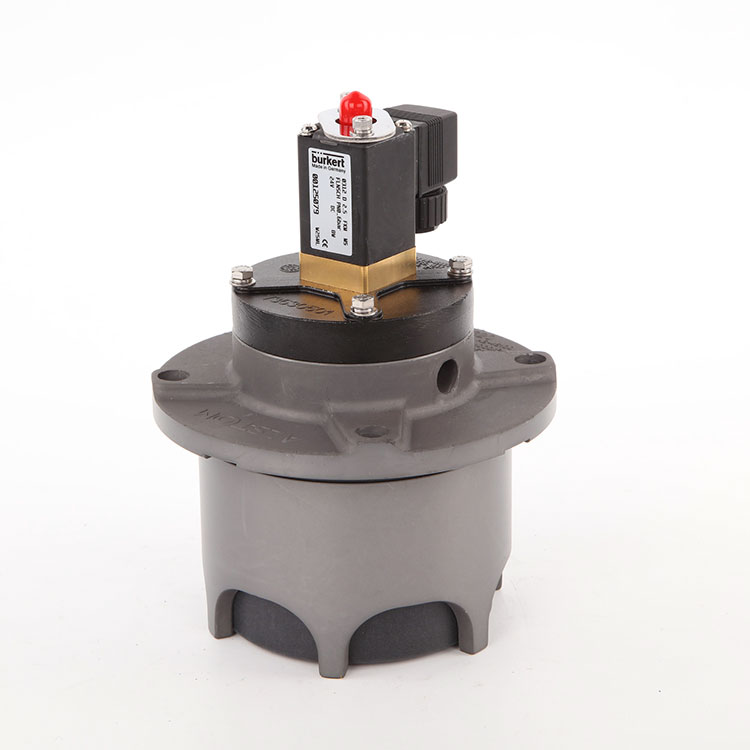

Válvula de aire solenoide de pulso del émbolo Starmachinechina 135 es un tipo de válvula de aire solenoide de pulso del émbolo, y la gran diferencia es que no hay resortes.
Característica clave | DESCRIPCIÓN |
MODELO | V1614718-0301 |
TAMAÑO | 4 pulgadas |
Diámetro nominal | DN100 |
Condición | 100% nuevo |
Marca | SMCC |
Calidad | Bien |
Características | Duradero y alto rendimiento |
Ventajas | Fácil de instalar |
Durabilidad | Larga vida, un millón de veces ciclos |
Uso | Para filtro de bolsa industrial |
Medio de trabajo | Aire comprimido seco limpio |
Tiempo de inyección (ancho de pulso) | 60-100ms |
Tiempo de intervalo de pulso | ≥60s |
Área de filtro | 120㎡ |
Para la bolsa de filtro | 27 piezas |
Presión de trabajo | 0.2-0.6PA |
Grado de protección | IP65 |
Grado de aislamiento | H |
Valor de KV/CV | 518.85/605.5 |
Garantía | 24 meses |
CUERPO: También se llama Casa de Válvulas o Cuerpo de Válvulas y esta es la parte principal de toda la válvula de aire solenoide de pulso del émbolo, generalmente hecha de un material duradero como aluminio o acero fundido, que contiene y protege la mayoría de los otros componentes, como el émbolo, el disco de goma y las anillos O.
Pegisador: esta es una parte móvil, que puede moverse al revés y la desventaja, generalmente está hecho de materiales duraderos como tela de vidrio o cerámica, y su papel en una válvula de aire solenoide de pulso de pulso del émbolo es controlar el flujo de gas.
Solenoide de pulso: este es un componente utilizado para crear una fuerza magnética que mueve el émbolo cuando el solenoide está energizado.
Spring: este es un componente que se usa principalmente para ayudar a devolver el émbolo a su posición original.
Parte | Material |
Válvula | aleación de aluminio ABC-12 |
Émbolo | Nylon 66 reforzado |
Membrana | Hola en goma |
Disco de goma | caucho especial |
Anillo | caucho fluor |
Cubierta piloto | aleación de aluminio ABC-12 |
Nombre del producto | Número de artículo | Pos. No. |
Starmachinechina 135 (24 V) | V1614718-0100 | ① |
Starmachinechina 135 (100V, 50 Hz) | V1614718-0301 | ① |
Starmachinechina 135 (120V, 60Hz) | V1614718-0400 | ① |
Starmachinechina 135 (120V 60Hz Certificado UL) | V1614718-0700 | ① |
Starmachinechina 135 (sin solenoide, girando 90 °) | V1614718-0800 | 一 |
Membrana | V4549902-0100 | ② |
Junta tórica (caucho de fluor 64.5 x 3.1) | 8003-5573 | ③ |
Junta tórica (Nitril 70SH 64.5 x 3.1) | 2136-1422 | ③ |
Junta tórica (143 x 3.1) | 2136-1441 | ④ |
Cubierta piloto | V3630501-0100 | ⑤ |
Lámina | V3630524-0100 | ⑥ |
Émbolo | V3629022-0100 | ⑦ |
Lavadora redonda (SS3576-5-200HV Fe/Zn25) | 4903-2146 | 一 |
Disco de goma | V3640660-0100 | ⑧ |
Válvula solenoide (24 V DC) | V3611471-0100 | ⑨ |
Válvula solenoide (100 V, 60 Hz) | V3611471-0201 | ⑨ |
Válvula solenoide (110 V, 50 Hz) | V3611471-0300 | ⑨ |
Válvula solenoide (110 V, 60 Hz) | V3611471-0200 | ⑨ |
Válvula solenoide (120 V, 60 Hz) | V3611471-0400 | ⑨ |
Válvula solenoide (120V, 60 Hz-UL certificada) | V3640645-0200 | ⑨ |
Válvula solenoide (230V, 50 Hz) | V3611471-0500 | ⑨ |
Válvula solenoide (110 V, 60 Hz) | V3611471-0200 | ⑨ |
Válvula solenoide (120 V, 60 Hz) | V3611471-0400 | ⑨ |
Válvula solenoide (120V, 60 Hz-UL certificada) | V3640645-0200 | ⑨ |
Válvula solenoide (230V, 50 Hz) | V3611471-0500 | ⑨ |
El principio de operación de la válvula de aire solenoide de pulso del émbolo es el siguiente: cuando se cierra la válvula solenoide, el resorte empuja el émbolo hacia la parte inferior del cuerpo de la válvula de aire solenoide de pulso de pulso de la calidad SMCC, bloqueando la salida de gas. Cuando la válvula solenoide está energizada, genera una fuerza magnética que supera la fuerza de resorte y empuja el émbolo hacia arriba, abriendo así la válvula de aire solenoide de pulso del émbolo y permite que el gas fluya. Cuando la válvula solenoide se desenergiza, el resorte empuja el émbolo hacia la parte inferior nuevamente, y la válvula de aire solenoide de pulso del émbolo está cerrada.
Starmachinechina émbolo pulso de pulso válvula de aire 135 cantidad | Tamaño de embalaje de cartón |
1 por ciento | 185 mm*195 mm*297 mm |
2 piezas | 380 mm*195 mm*297 mm |
4pc | 380 mm*380 mm*297 mm |
6pc | 580 mm*380 mm*297 mm |
Este producto ha aprobado la certificación de doble explosión de ATEX e IECEX, y se ha utilizado ampliamente en los sistemas de desulfuración y extracción de polvo de las centrales eléctricas de carbón, la línea de producción de vidrio flotante Dispositivos de recuperación de calor de residuos, el taller de aluminio electrolítico unidades de purificación de gases de gases, nuevos sistemas de recuperación de polvo de gasolina de cemento seco de cemento. Ha servido a más de 2.600 proyectos de control industrial de polvo en todo el mundo.
