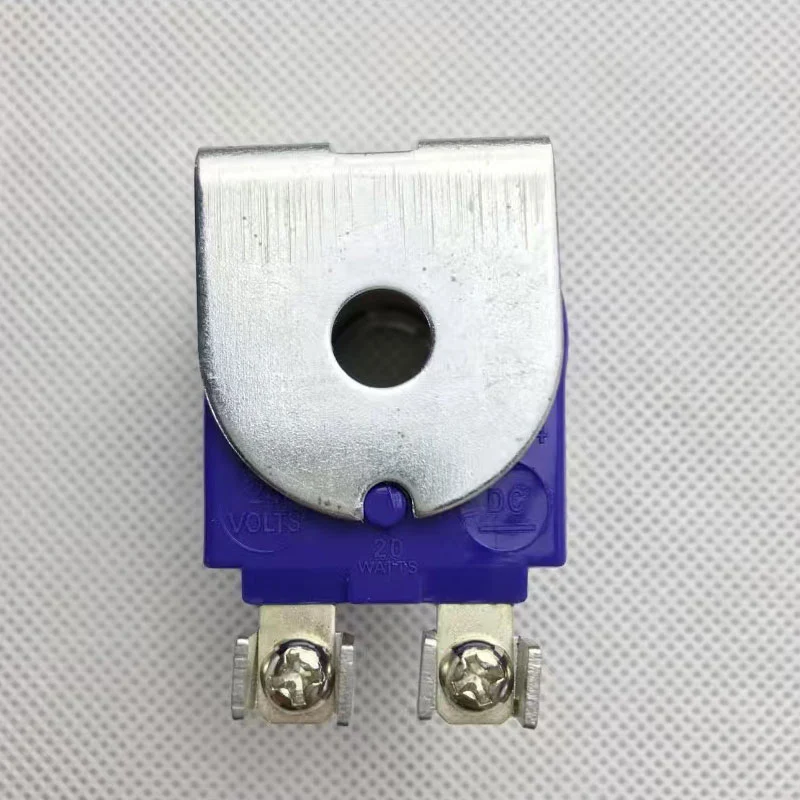

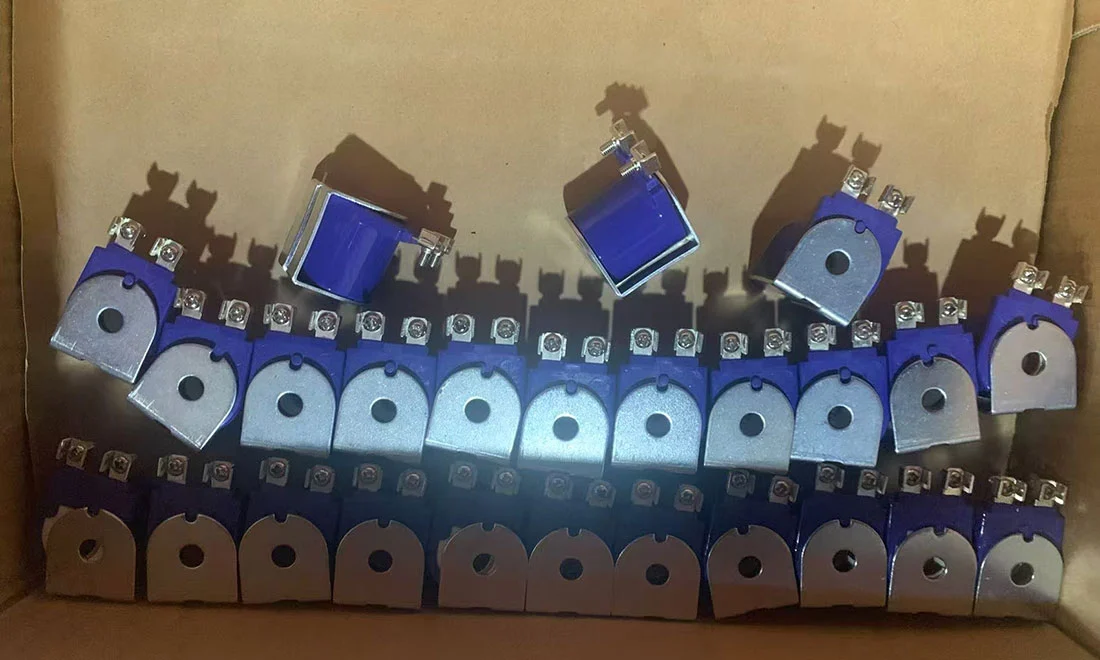

Válvula piloto RCA3D2

La válvula piloto RCA3D2 también se conoce como bobina solenoide de la serie Q, la válvula piloto es adecuada para todas las válvulas de pulso tipo goyen, válvulas de pulso de la serie RCA3D y caja de válvula de pulso.

Enviar Consulta

Descripción del Producto

Alcance de la aplicación

La válvula piloto RCA3D2 es adecuada para todas las válvulas de pulso de control neumático de Goyen y es compatible con varios sistemas de eliminación de polvo de pulso en entornos de Goyen. Esto asegura que pueda funcionar de manera estable en condiciones duras.

Instrucciones de instalación de la válvula piloto RCA3D2

1. Requisitos de orificio de instalación: perforaciones de orificios de instalación con un diámetro de ф19.3 - 19.4 mm en la placa de instalación de la válvula piloto.

2. Grosor de la placa de instalación: el grosor de la placa de acero de instalación debe exceder los 1,5 mm para garantizar la resistencia a la instalación.

3. Sellado y ensamblaje:

a. Antes de apretar las tuercas, asegúrese de que la junta tórica esté instalada correctamente para garantizar el rendimiento del sellado.

B. Se recomienda ensamblar la bobina electromagnética en la válvula piloto antes de instalar la válvula piloto para mejorar la eficiencia de la instalación.

4. Requisitos de voltaje: para garantizar el funcionamiento normal de la válvula de pulso, el voltaje de entrada de la válvula solenoide debe mantenerse dentro del rango de -10% a +15% del voltaje de la bobina.

Especificaciones de material de la válvula piloto RCA3D2

Regiones	Material
Cuerpo de válvula	Aleación de aluminio fundido
Barra de empuje	304 acero inoxidable
Armadura	430FR acero inoxidable
Anillo de sellado	Nitrilo (goma de nitrilo)
Tuerca	Acero de carbono galvanizado
Tornillo	302 acero inoxidable
Abrazadera	Acero al carbono (presionado mecánicamente)

Parámetros operativos

• Ancho de pulso recomendado: 50–500 ms

• Intervalo de pulso recomendado: 1 minuto o más

Parámetros de rendimiento del producto

Indicadores de rendimiento	Detalles del parámetro
Coeficiente de flujo	CV ＝ 0.32
Presión de trabajo máxima	860 kPa
Presión de trabajo mínima	0 kPa
Temperatura mínima de trabajo	-40 ℃
Temperatura de trabajo máxima	82 ℃
Gas	Aire medio o gas inerte

Detalles del modelo de pedido de productos

Tamaño del puerto modelo	Tipo de hilo	Tamaño del puerto de escape
RCA3D0	1/8 "NPT	3.2 mm
RCA3D1	1/8 "BSPP	3.2 mm

Parámetros operativos

Especificaciones del modelo: consulte los parámetros K en la hoja de datos de la bobina electromagnética de Type Q-Type y seleccione el modelo específico basado en los requisitos de voltaje.

Ejemplo:

• RCA3D0 - 300 = 1/8 "Puerto de entrada NPT, voltaje 200/240VAC, con bloque terminal DIN.

• RCA3D1 - 336 = 1/8 "Puerto de entrada BSPP, voltaje de 24VDC, con cableado terminal de tornillo (adecuado para cajas de ensamblaje electromagnético).

Piezas de mantenimiento

• K0380: incluye sellos de junta tórica de nitrilo, armadura, resortes y conjunto de varilla de empuje.

• K0384: incluye sellos de material Viton y todos los componentes de K0380.

• Peso: RCA3D0, RCA3D1 (sin bobina) es 0.174 kg
